STEP MOTOR EĞİTİM SETİ
STEP MOTOR EĞİTİM SETİ
STEP MOTOR EĞİTİM SETİ
STEP MOTOR EĞİTİM SETİ

STEP MOTOR EĞİTİM SETİ

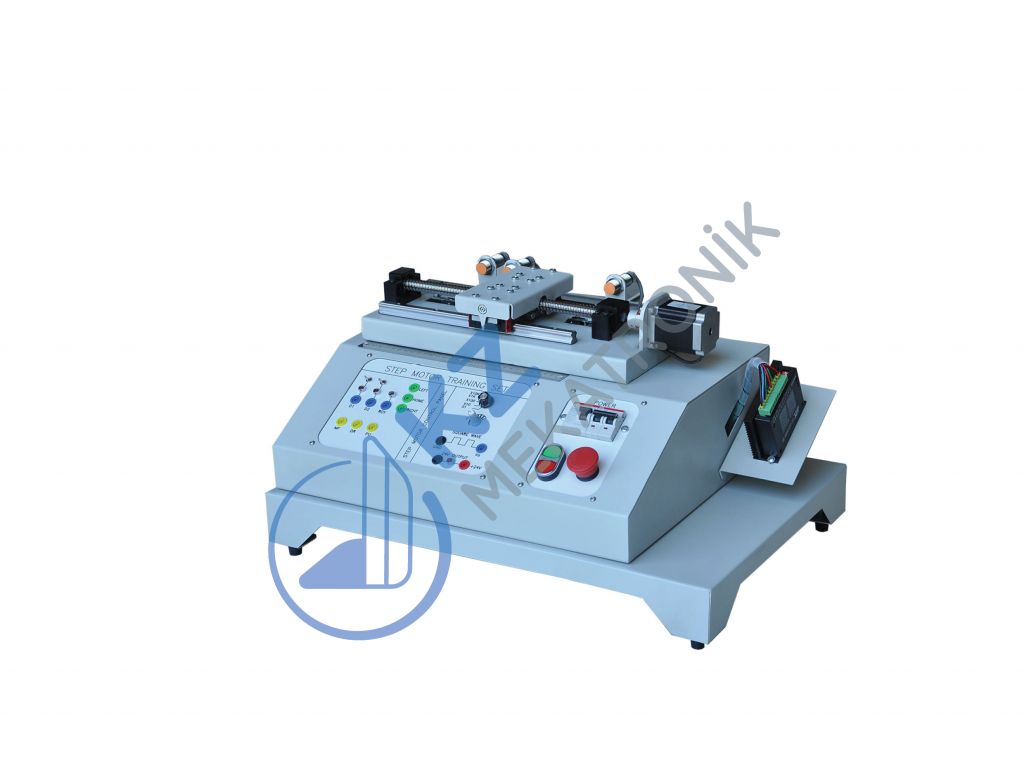

Step Motor Eğitim Seti; step motor uygulamalarının yapılabileceği şekilde komple bir platform şeklinde üretilmiştir. Set bir eksende hareket edebilir. Eksendeki hareketin gözlemlenebilmesi için eksen boyunca hazırlanmış lineer cetvel mevcuttur. Elektriksel bağlantılar 4mm tam yalıtımlı bananlar ile gerçekleştirilmiştir.

Teknik Özellikler;

  • Setin güç kontrolünü yapmak amacıyla start/stop butonları, acil dur butonu, kaçak akım rölesi ve nötr kesmeli sigorta grubu
  • Ekseni hareketi 200mm
  • Eksen üzerinde ayarlanabilir endüktif limit sensörleri

Step motor sürücü teknik özellikleri;

  • Akım: 1.7 A
  • Besleme: 12-24 VDC
  • Microstep Çözünürlükleri (Ps/Tur):400, 800, 1600
  • Maksimum Pulse Giriş Frekansı: 200KHz
  • Pulse Giriş Tipi: NPN, PNP, Line Drive

Step motor teknik özellikleri;

  • Bipolar Tutma Torku: 0.5 Nm
  • Tel Sayısı: 4
  • Step/Tur: 200
  • Step Açısı: 1.8°
  • Akım/Faz: 1.68 A
  • Direnç/Faz: 1.65 ohm
  • İnduktans/Faz: 2.8 mH
  • Rotor Ataleti: 68 gcm²

Teknik Özellikler
Broşür İndir Teklif İste
